擺線針輪減速機

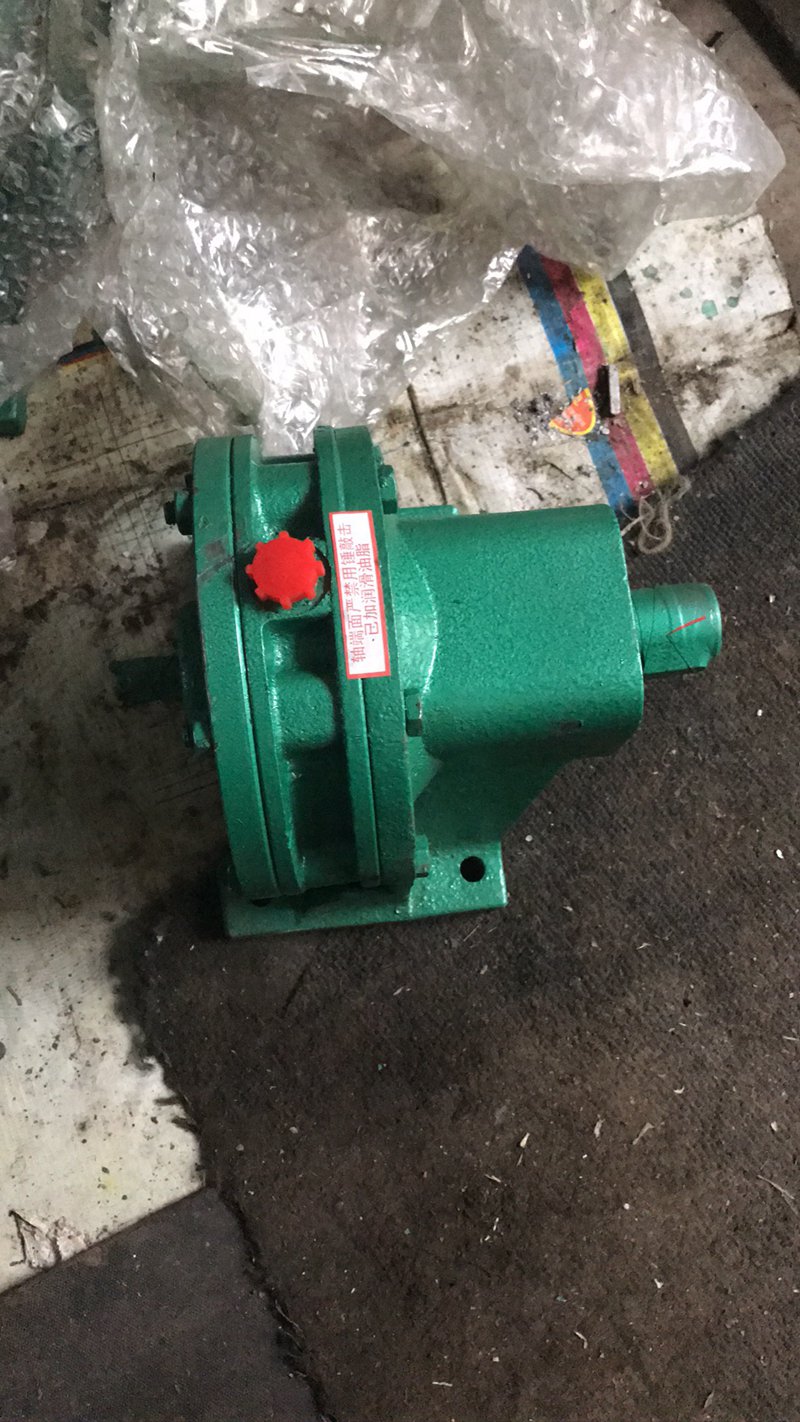

BW型擺線針輪減速機
擺線針輪減速機是采用行星式傳動原理及擺線針齒嚙合的新穎傳動機械，廣泛應用于紡織印染、輕工食品、冶金礦山、石油化工、環境保護、起重運輸及工程機械等各部門傳動機械中作驅動裝置和減速裝置。
輸入轉速
1500r/min
1000r/min
機號
80
100
120
150
180
220
270
330
390
450
傳動比
輸入功率(KW)
(9)
0.25
0.180.55
0.370.75
2.2
4
7.5
11
18.5
22
18.5
11
0.25
0.180.55
0.370.75
2.2
4
7.5
11
18.5
22
18.545
17
0.25
0.180.55
0.370.75
1.5
4
7.5
11
18.5
18.5
1540
(23)
0.18
0.37
0.250.75
0.551.5
2.2
5.5
11
18.5
18.5
1540
29
0.18
0.120.37
0.250.75
0.551.1
2.2
5.5
11
15
15
1130
35
0.18
0.120.25
0.180.75
0.55
0.371.1
1.5
4
7.5
15
15
1122
(39)
0.12
0.25
0.180.55
0.37
0.250.75
1.5
3
5.5
11
11
7.522
43
0.12
0.090.25
0.180.55
0.37
0.250.75
1.5
3
5.5
11
11
7.518.5
(47)
0.18
0.120.37
0.250.75
1.1
2.2
4
7.5
11
7.518.5
59
0.55
1.1
2.2
4
5.5
11
7.515
(71)
0.75
1.5
3
5.5
7.5
11
87
1.5
3
4
7.5
11
擺線針輪減速機特點
1、高速比和高效率
單級減速比為9-87，雙級減速比為121-2537，多級串聯時傳動比可以更大。由于針齒嚙合部位為滾動摩擦，單級傳動效率可達90%以上。
2、結構緊湊體積小
由于采用行星傳動原理，輸入軸和輸出軸設計在同一軸線上，體積小、重量輕、裝拆方便。
3、運轉平穩噪音低
擺線針齒嚙合齒數多，重疊系數大以及具有機體平穩的原理使振動和噪聲限制在最小程度，能承受過載和沖擊。
4、使用可靠壽命長
因主要零件是高碳烙鋼經淬火處理（HRC58～62）獲得高強度，且部分傳動接觸采用滾動摩擦，基本無磨損，所以經久耐用、壽命廠。
擺線針輪減速機型號、規格
1、型號

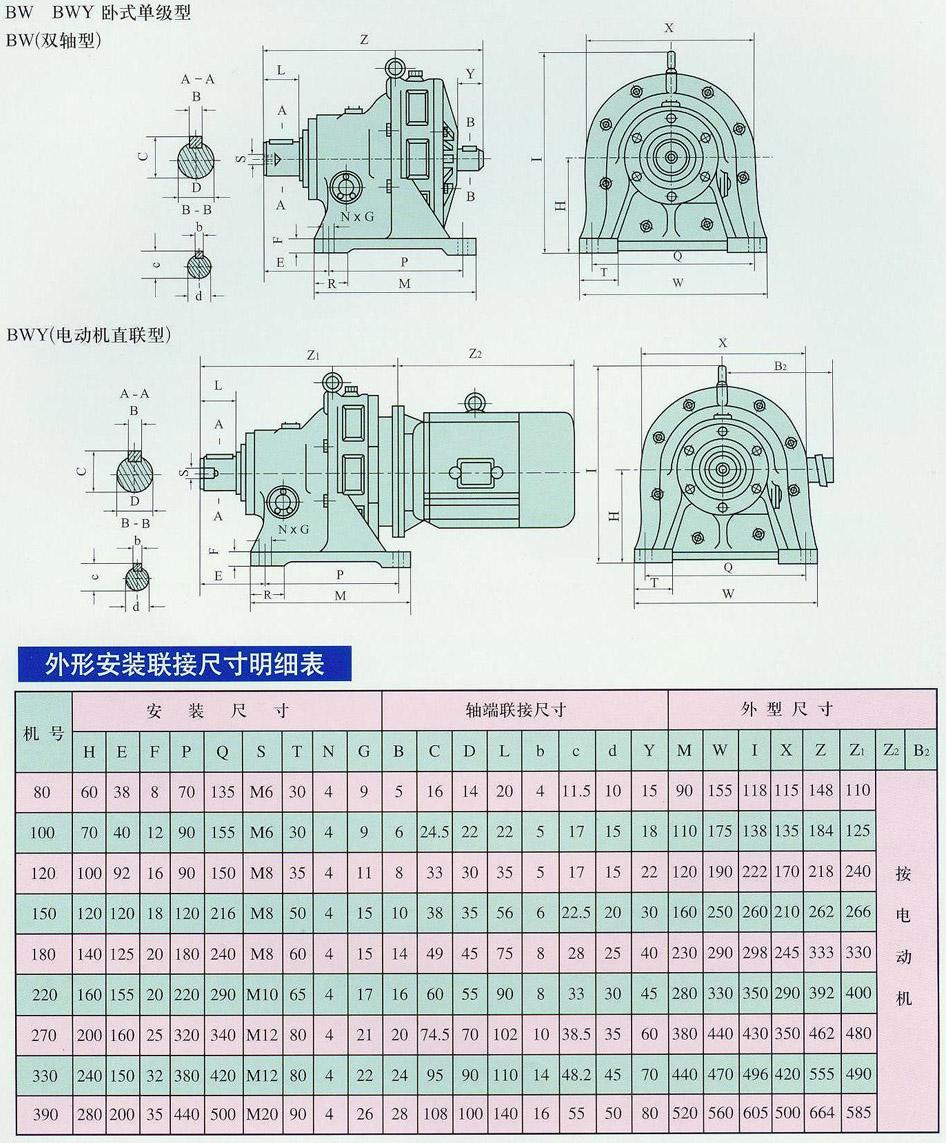

BW擺線針輪減速機為雙軸型、臥式安裝
BL擺線針輪減速機為雙軸型、立式安裝
BWY擺線針輪減速機為專用異步電動機直聯型、臥式安裝
BLY擺線針輪減速機為專用異步電動機直聯型、立式安裝
2、機型號
單級減速器輸出軸許用扭矩 工作情況系數KA 安裝尺寸
單級機型號
80
100
120
150
180
220
270
330
390
450
雙級機型號
1812
2212
2215
2715
2718
3318
3322
3922
3927
4527
3、標記示例
BW —— 雙軸型臥式安裝
18 —— 針齒中心圓直徑為18CM
-29 —— 傳動比為29
BLY —— 專用異步電動機直聯型，立式安裝
2715 —— 針齒中心圓直徑低速級27CM，高速級15CM
-23*17 —— 傳動比低速級23，高速級17
-0.75 —— 配電機功率為0.75KW
4、動力源配制規定
配置動力源名稱
代號
普通電動機
D
專用異步電動機
Y
防爆型電動機
B
專用直流電動機
Z
調速電機
T
油馬達
M
內錐式制動電機
N
低噪聲電機
S
5、國內擺線針輪減速機對照表
生產單位
減速機型號
本廠
B120
B150
B180
B220
B270
B330
B390
B450
機械部標準
B12
B15
B18
B22
B27
B33
B39
B45
上海減速機廠
B10
B11
B12
B13
B14
B15
B16
B17
天津減速機廠
X2
X3
X4
X5
X6
X7
X8
X9
上海變速機廠
B120
B150
B180
B220
B270
B330
B390
B450
化工部標準
B0
B1
B2
B3
B4
B5
B6
B7
機 型 號
80
100
120
150
180
220
270
330
390
450
輸入軸轉速
1500r/min
1000r/min
傳動比
輸出軸許用扭矩N.m
9
9.6
19.7
40.4
123.4
222
610.6
617.2
1037.9
11
11.7
24.1
50
151.2
272.2
738.5
756.1
1280.3
2258.2
4347
17
18.1
37.3
76.3
160.4
420.6
1141.1
1168.5
1978.7
3490
6356.8
23
16.4
50.4
74.9
217.1
316.1
1030.5
1580.9
2677
3962.9
8600.4
29
20.6
43
94.4
199.3
398.6
1299.3
1993.3
2737.5
4066.5
8133
35
25
37.3
74.2
240.5
330.3
1150
1658.4
3303.9
4907.9
7185.3
43
23
45.9
91.2
161.5
405.9
811.8
1458.1
2955.7
4413.8
7408.9
59
221.7
405.5
811.1
1459.9
2000.7
4109.5
8273.2
71
357.8
488
1340.4
2407.6
3644
7288
87
598
1196
2152.8
3269.1
8133
動力源種類
工作條件
負荷性質
穩定
中等沖擊
較大沖擊或慣性沖擊
鼠籠
或
異步電動機間隔工作3小時/日
0.8
1.0
1.4
8-10小時/日
1.0
1.2
1.5
連續工作24小時/日
1.2
1.4
1.6
